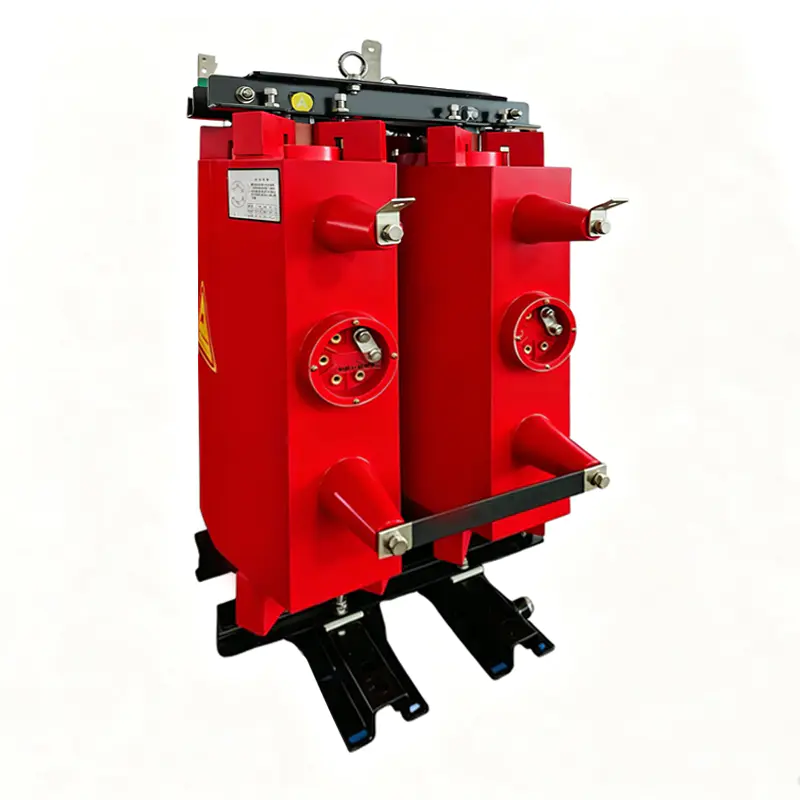

Einphasiger Trockentransformator der DC-Serie

Home / Produkte / Trockentransformatoren / Einphasiger Trockentransformator der DC-Serie

  • Produktdetails
  • FAQ
Produkttyp
Einphasiger Trockentransformator
Serie
DC-Serie
Leistungsbereich
10 KVA–500 kVA
Spannungsebene
6–35 kV
Frequenz
50 Hz oder 60 Hz
Übliche Ausgangsspannungen
110, 120, 220, 230, 240, 380, 400, 415, 440, 480 V
Wicklungsleiter
Kupfer oder Aluminium
Bauform
Offene Bauweise oder mit Gehäuse
Schutzart
IP20 / IP23 / IP44
Optionales Zubehör
Elektrostatische Abschirmung, Temperatursensor, Antivibrationsbasis
Auslegung für Umgebungsbedingungen
Große Höhenlagen, hohe Temperaturen, hohe Luftfeuchtigkeit; kundenspezifische Auslegung möglich
Anwendbare Standards
IEC-, GB-, ANSI- oder kundenspezifische Standards

1. Wofür wird ein einphasiger Trockentransformator verwendet?
Ein Einphasentransformator wird in einphasigen Wechselstromsystemen zur Spannungsumwandlung, elektrischen Isolierung und stabilen Stromversorgung verwendet.
Es wird häufig in Schaltschränken, Maschinen, Kommunikationssystemen, medizinischen Geräten und neuen Energiehilfssystemen eingesetzt.

2. Was ist der Unterschied zwischen einem Einphasentransformator und einem Dreiphasentransformator?
Ein Einphasentransformator ist für einphasige Wechselstromsysteme oder einphasige Lasten ausgelegt, während Dreiphasentransformatoren für dreiphasige Stromversorgungssysteme verwendet werden.
Die Auswahl hängt vom Netzteiltyp, den Lasteigenschaften, der Kapazität und der Systemkonfiguration ab.

3. Was ist der Unterschied zwischen Trockentransformatoren und Öltransformatoren?
Trockentransformatoren verwenden kein Isolieröl, wodurch der Wartungsaufwand im Zusammenhang mit der Ölprobenahme und dem Leckagemanagement reduziert wird.
Ölgetauchte Transformatoren können je nach Projektanforderungen für unterschiedliche Betriebsbedingungen ausgewählt werden.

4. Wie wählt man den richtigen einphasigen Trockentransformator aus?
Die Auswahl hängt ab von:
Kapazitätsanforderungen
Eingangs-/ausgangsspannung
Frequenz
Installationsumgebung
Schutzanforderungen
Wickelmaterial
Optionales Zubehör
Die endgültige Konfiguration sollte entsprechend den Anwendungsbedingungen und technischen Anforderungen bestätigt werden.

5. Können Sie OEM-Lösungen für einphasige Trockentransformatoren anbieten?
Ja.
Jiangsu Xinxin Electric bietet OEM- und ODM-Dienste für Gerätehersteller, Händler, EPC-Auftragnehmer und Systemintegratoren.
Die Anpassung kann elektrische Parameter, mechanische Strukturen, Zubehör, Branding und technische Dokumente umfassen.

6. Welche Unterlagen können für Exportprojekte bereitgestellt werden?
Technische Dokumente können Folgendes umfassen:
Technische Datenblätter
Zeichnungen
Schaltpläne
Typenschilder
Testaufzeichnungen
Bedienungsanleitungen
Verpackungsdokumente
Dokumente können entsprechend den Projektanforderungen erstellt werden.

  • Produktmerkmale

Optimiertes Kerndesign
Der Einphasentransformator verwendet kaltgewalzte Siliziumstahlbleche mit optimiertem Magnetkreisdesign, um die Betriebsstabilität zu verbessern und Vibrationen zu reduzieren.
Die Kernstruktur ist entsprechend Kapazität, Spannungspegel und Anwendungsanforderungen konzipiert, um im Langzeitbetrieb eine zuverlässige Leistung zu erzielen.

Wicklungs- und Isoliersystem
Der einphasige Trockentransformator unterstützt je nach Projektanforderungen Wicklungskonfigurationen aus Kupfer oder Aluminium.
Hitzebeständige Isoliermaterialien in Kombination mit Vakuumlackierungstechnologie tragen dazu bei, die Feuchtigkeitsbeständigkeit, die Isolationsleistung und die Betriebssicherheit zu verbessern.
Das Wicklungs- und Isoliersystem kann entsprechend Spannung, Kapazität, Temperaturanstieg und Installationsbedingungen ausgelegt werden.

Trockene Struktur und einfache Wartung
Im Vergleich zu ölgetauchten Transformatoren verwenden Trockentransformatoren kein Isolieröl, wodurch der Wartungsaufwand im Zusammenhang mit der Ölprobenahme und dem Leckagemanagement reduziert wird.
Die Trockenstruktur eignet sich für Inneninstallationen, die Integration elektrischer Geräte und Anwendungen, die einen sauberen Betrieb und eine vereinfachte Wartung erfordern.

Optionen zur elektrischen Isolierung und Abschirmung
Der Transformator sorgt für elektrische Isolierung, um den Einfluss von Gleichtaktstörungen und Erdungsschleifen auf empfindliche Geräte zu verringern.
Optionale elektrostatische Abschirmungs- und Erdungslösungen können für medizinische Geräte, Kommunikationssysteme, Labore und Präzisionskontrollanwendungen evaluiert werden.

Flexible Konfiguration
Der einphasige Trockentransformator der DC-Serie kann entsprechend den unterschiedlichen Projektanforderungen konfiguriert werden, darunter:
Kapazität
Eingangs - und Ausgangsspannung
Frequenz
Wickelmaterial
Schutzniveau
Gehäusestruktur
Elektrostatische Abschirmung
Temperatursensoren
Installationsmethode

  • Anwendungsfelder
Anwendungsbereich
Typische Anwendungen
Betreute Branchen
Industrielle Automatisierung
SPS-Schränke, CNC-Maschinen, Roboter, automatisierte Produktionslinien, industrielle Steuerungssysteme
Hersteller von Automatisierungsgeräten, Maschinenhersteller, industrielle Systemintegratoren
Elektrische Paneele und Steuergeräte
Schaltschränke, Schaltanlagenbaugruppen, kundenspezifische elektrische Geräte, integrierte Stromversorgungssysteme
Hersteller von Schalttafeln, Schaltanlagenhersteller, OEM-Ausrüstungslieferanten
Medizinische, Labor- und Kommunikationssysteme
Medizinische Instrumente, Laborgeräte, Kommunikationssysteme, USV, elektronische Geräte
Lieferanten medizinischer Geräte, Lieferanten von Kommunikationsgeräten, Integratoren elektronischer Systeme
Gewerbegebäude und neue Energiesysteme
Gewerbegebäude, Hilfsstromversorgungssysteme, Photovoltaikanlagen, Energiespeichersysteme, Ladegeräte
EPC-Auftragnehmer, Elektroinstallateure, Integratoren für erneuerbare Energien

  • OEM·ODM
Kategorie
Anpassungsoptionen
Elektrisches Design
Kapazität, Spannung, Frequenz, Spannungsverhältnis, Anschlussmethode, Isolationsgrad, Abschirmung, Temperaturanstieg, Verlustanforderungen
Mechanisches Design
Offene Struktur / Gehäusetyp, Abmessungen, Befestigungslöcher, Anschlussrichtung, Kabeleintrittsmethode
Materialien & Zubehör
Kupfer-/Aluminiumwicklung, Isoliermaterialien, elektrostatische Abschirmung, Temperatursensoren, Erdungsanschlüsse
Branding & Dokumente
OEM-Marke, Modellnummer, Typenschild, Etiketten, Handbücher, Zeichnungen, Verpackungsmarken
Qualität & Akzeptanz
Inspektionstestpläne, Routinetestaufzeichnungen, Kundenzeugenanforderungen, vereinbarte technische Dokumente

  • Warum Sie sich für uns entscheiden sollten

Maßgeschneiderte Transformatorlösungen
Jiangsu Xinxin Electric bietet maßgeschneiderte Transformatorlösungen für Trockentransformatoren, darunter Trockentransformatoren aus Gussharz und andere projektspezifische Transformatorprodukte.
Das Unternehmen unterstützt elektrisches Design, mechanische Strukturen, Zubehörauswahl, technische Dokumentation und Projektkoordination entsprechend den Kundenanforderungen.

Herstellung und Qualitätskontrolle
Die Produktion folgt einem kontrollierten Prozess, der Folgendes umfasst:
Technische Überprüfung
Materialprüfung
Wicklungs- und Isolierbearbeitung
Versammlung
Routinemäßige Inspektion und Tests
Wichtige Materialien, darunter Siliziumstahlbleche, Kupfer-/Aluminiumleiter, Isoliermaterialien und Zubehör, werden gemäß den genehmigten Projektanforderungen kontrolliert.

Technische Dokumentation und Exportunterstützung

Jiangsu Xinxin Electric kann Folgendes bieten:
Technische Datenblätter
Montagezeichnungen
Schaltpläne
Typenschilder
Testaufzeichnungen
Bedienungsanleitungen
Verpackungsdokumente
Das Unternehmen kann Anforderungen in Bezug auf Spannungssysteme, Frequenz, Dokumentation, Verpackung und Transport für internationale Projekte koordinieren.

Über Xinxin Electric

Xinxin Electric betreibt eine 30.000 m² große Produktionsstätte und ist auf Transformatoren und Fertigprodukte spezialisiert Umspannwerke. Mit dem Engagement für Qualität und Integrität bieten wir Ausrüstung und technischen Support für Energieprojekte weltweit.
