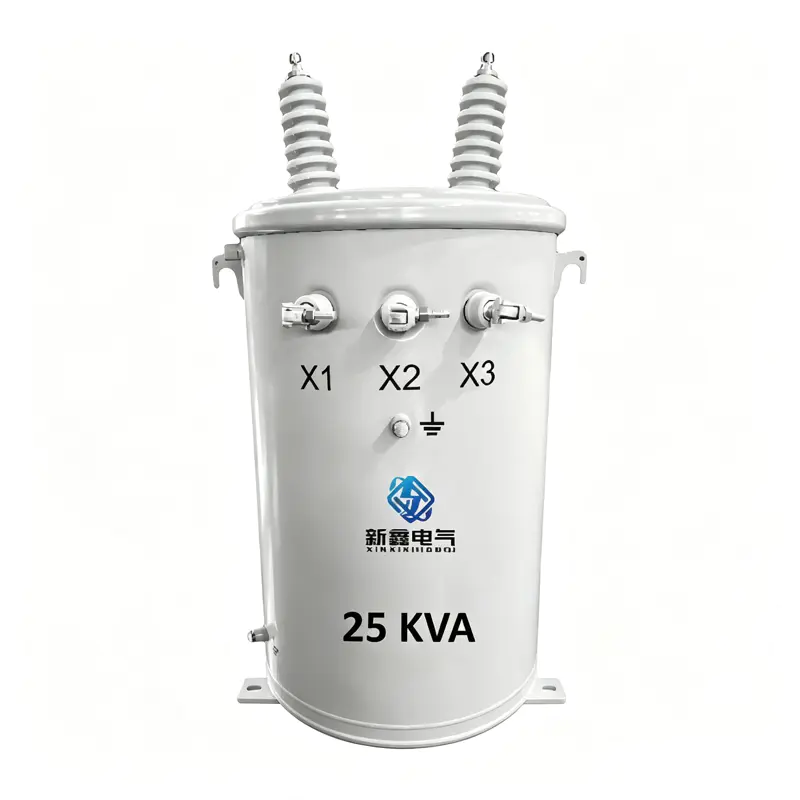

Einphasiger, polmontierter Transformator

Home / Produkte / Öltransformatoren / Einphasiger, polmontierter Transformator

  • Produktdetails
  • FAQ

Parameter

 Spezifikation

Produkttyp

 Einphasiger, polmontierter Transformator

Bemessungsleistung

 30 kVA–500 kVA

Hochspannung

 10/11/15/20/22/24,9/33 kV oder kundenspezifisch

Niederspannung

 120/240 V, 220/380 V, 230/400 V oder kundenspezifisch

Frequenz

 50 Hz / 60 Hz

Kernmaterial

 Kaltgewalztes kornorientiertes Elektroblech

Wicklungsleiter

 Kupfer oder Aluminium

Kühlungsart

 ONAN – natürliche Ölkühlung

Tankkonstruktion

 Vollständig abgedichtete Öltransformator-Bauweise für den Außenbereich

Schutzoptionen

 Sicherung, Überspannungsableiter, Druckentlastungseinrichtung, Ölstandsanzeiger

Überwachungsoptionen

 Temperaturüberwachung, Schnittstelle für Fernüberwachung

Auslegungsstandards

 IEC 60076, IEEE C57.12-Serie, GB/T 1094 oder kundenspezifische Spezifikationen



1. Wofür wird ein einphasiger, am Pol montierter Transformator verwendet?
Ein einphasiger, am Pol montierter Transformator wird hauptsächlich für die Stromverteilung in Wohngebieten, in der Landwirtschaft, auf dem Land und in abgelegenen Gebieten verwendet, wo Lasten über ein großes Gebiet verteilt werden.

2. Was ist der Unterschied zwischen polmontierten Transformatoren und bodenmontierten Transformatoren?
An Strommasten oder -strukturen werden am Mast montierte Transformatoren installiert, wodurch die Landbelegung reduziert und eine nähere Installation an verteilten Lasten ermöglicht wird.
Bodenmontierte Transformatoren werden im Allgemeinen für Anwendungen mit größerer Kapazität oder Standorte verwendet, die einen einfacheren Zugang im Erdgeschoss erfordern.

3. Kann der Transformator 120/240 V Split-Phase-Systeme unterstützen?
Ja.
Der Transformator kann für einen 120/240-V-Splitphasenausgang oder andere Niederspannungskonfigurationen gemäß lokalen Leistungsstandards und Projektanforderungen ausgelegt werden.

4. Können sowohl 50-Hz- als auch 60-Hz-Systeme unterstützt werden?
Ja.
Der Transformator kann für unterschiedliche Frequenzen ausgelegt werden, Kerndesign, Verluste, Temperaturanstieg und Isolationsleistung müssen jedoch entsprechend der Nennfrequenz überprüft werden.

5. Kann Schutzzubehör zusammen eingebaut werden?
Ja.
Sicherungsschutz, Blitzableiter, Druckentlastungseinrichtungen und Überwachungszubehör können entsprechend der Systemspannung, den Schutzanforderungen und lokalen Standards konfiguriert werden.

6. Ist der Transformator für Küsten- oder raue Umgebungen geeignet?
Ja.
Für Salznebel, Feuchtigkeit, Staub, hohe Temperaturen, große Höhen und korrosive Umgebungen sind maßgeschneiderte Designs erhältlich. Vor der endgültigen Entwurfsbestätigung sollten die Umgebungsbedingungen angegeben werden.

  • Produktmerkmale

Verteilte Stromversorgungslösung
Der am Mast montierte Verteilungstransformator ist für verteilte Stromnetze konzipiert, bei denen der Strombedarf über große Gebiete verteilt ist.
Durch die Installation des Transformators näher am Endbenutzer trägt er dazu bei, die Länge der Niederspannungsleitung zu reduzieren, den Spannungsabfall zu minimieren und die Zuverlässigkeit der Stromversorgung zu verbessern.

Kompakte Außeninstallation
Die auf Masten montierte Struktur reduziert den Bedarf an ebenerdigen Transformatorfundamenten und Geräteräumen.
Aufgrund seines kompakten Installationsdesigns eignet sich der einphasige, am Mast montierte Transformator für die Elektrifizierung ländlicher Gebiete, abgelegene Gebiete, die Stromversorgung landwirtschaftlicher Betriebe und Standorte mit begrenzter Landverfügbarkeit.

Zuverlässiges Design von Öltransformatoren

Der Transformator verwendet eine ölgetauchte Isolierungs- und Kühltechnologie.
Als Ölverteilertransformator kombiniert er optimiertes Kerndesign, zuverlässige Wicklungsstruktur, Vakuumtrocknung, Vakuumölfüllung und die Herstellung versiegelter Tanks, um die Isolationsleistung und die langfristige Betriebssicherheit zu verbessern.
Flexibler Schutz und Umweltanpassung

Der Transformator kann ausgestattet werden mit:
Hochspannungssicherungsschutz
Blitzableiter
Druckentlastungseinrichtungen
Öltemperatur- und Ölstandsindikatoren
Fernüberwachungsschnittstellen

Für raue Umgebungen stehen maßgeschneiderte Lösungen zur Verfügung für:
Hochtemperaturbereiche
Salznebelumgebungen an der Küste
Staubige Standorte
Anwendungen in großen Höhen
Kalte Klimabedingungen

  • Anwendungsfelder
Anwendungsbereich
Typische Anwendungen
Betreute Branchen
Ländliche Stromverteilung
Stromversorgung von Wohngebäuden, landwirtschaftliche Lasten, Elektrifizierung von Dörfern
Versorgungsunternehmen, ländliche Elektrifizierungsunternehmen
Versorgungsverteilungsnetze
Upgrades der Overhead-Verteilung, dezentrale Stromversorgungssysteme
Energieunternehmen, EPC-Auftragnehmer
Landwirtschaftliche Anwendungen
Bewässerungssysteme, landwirtschaftliche Betriebe, landwirtschaftliche Verarbeitungsgeräte
Landwirtschaftliche Projekte, Entwickler ländlicher Infrastruktur
Abgelegene Gebiete
Inseln, Berge, abgelegene Gemeinden, Mikronetzsysteme
Regierungsprojekte, Energieentwickler
OEM- und Vertriebspartner
Lokalisierte Spannungssysteme, individuelles Zubehör, privates Branding
Transformatorhändler, Ausrüstungslieferanten

  • OEM·ODM
Anpassungsmodul
Verfügbare Optionen
Elektrisches Design
Kapazität, Spannungsverhältnis, Frequenz, Impedanz, Hahneinstellung, Isolationsniveau, Verlustanforderungen
Ausgabekonfiguration
Einphasige Zweileiter-, Dreileiter- und Split-Phase-Systeme, kundenspezifische Niederspannungsanforderungen
Schutzzubehör
Sicherung, Blitzableiter, Druckentlastung, Temperaturüberwachung, Ölstandsüberwachung
Mechanisches Design
Montagestruktur, Montagehalterungen, Terminalanordnung, Hebepunkte
Umweltanpassung
Hohe Temperatur, Luftfeuchtigkeit, Salznebel, Staub, Korrosionsschutz
Branding & Dokumente
OEM-Typenschild, Etiketten, Handbücher, Zeichnungen, Verpackungsmarken

  • Warum Sie sich für uns entscheiden sollten

Komplette Fähigkeit zur Herstellung von Transformatoren
Jiangsu Xinxin Electric bietet eine komplette Palette an Transformatorlösungen, darunter:
Ölgetauchte Transformatoren
Ölgetauchte Verteilungstransformatoren
Trockentransformatoren
Transformatoren aus amorphen Legierungen
Umspannwerke vom Kastentyp
Dies ermöglicht es Versorgungsunternehmen, EPC-Auftragnehmern und Händlern, unterschiedliche Stromverteilungsanforderungen über einen Lieferanten zu koordinieren.

Kontrollierter Herstellungsprozess
Die Produktion wird verwaltet durch:
Überprüfung der technischen Spezifikationen
Eingehende Materialprüfung
Kern- und Wicklungsherstellung
Vakuumtrocknung und Ölfüllung
Tankabdichtungsinspektion
Abschließende elektrische Prüfung
Wichtige Materialien wie Siliziumstahlbleche, Leiter, Isoliermaterialien, Transformatoröl, Buchsen und Schutzzubehör werden entsprechend den Projektanforderungen kontrolliert.

Internationale Projektunterstützung
Jiangsu Xinxin Electric kann Folgendes bieten:
Technische Datenblätter
Installationszeichnungen
Verkabelungsinformationen
Typenschilder
Testberichte
Verpackungsdokumente
Dokumente können gemäß IEC-, IEEE-, GB- oder kundenspezifischen Projektanforderungen erstellt werden.
